一、放油閥、取油樣工裝結構圖
放油閥結構見圖1,取油樣工裝結構見圖2。

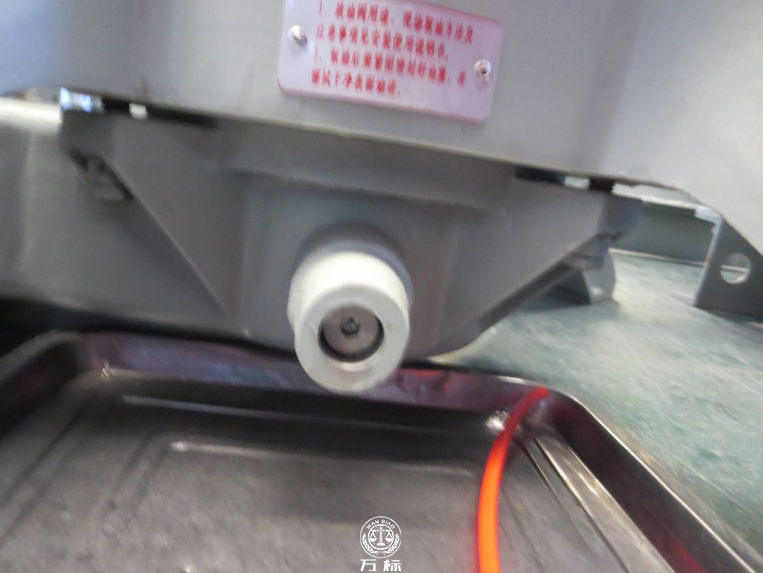

圖1 放油閥結構圖

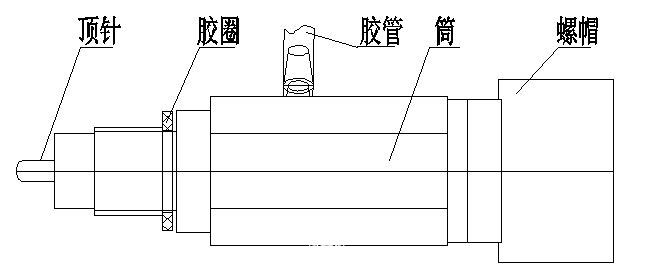

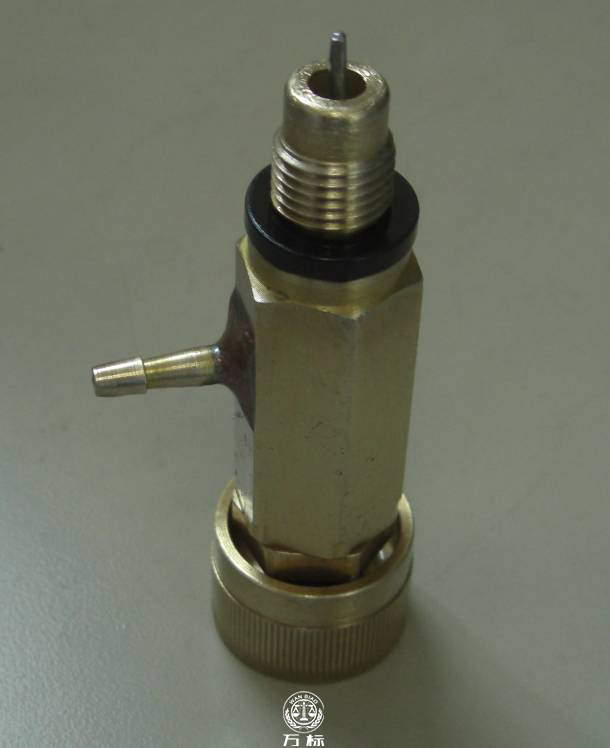

圖2 取油樣工裝結構圖
二、取油樣流程
取油樣示意圖見圖3。

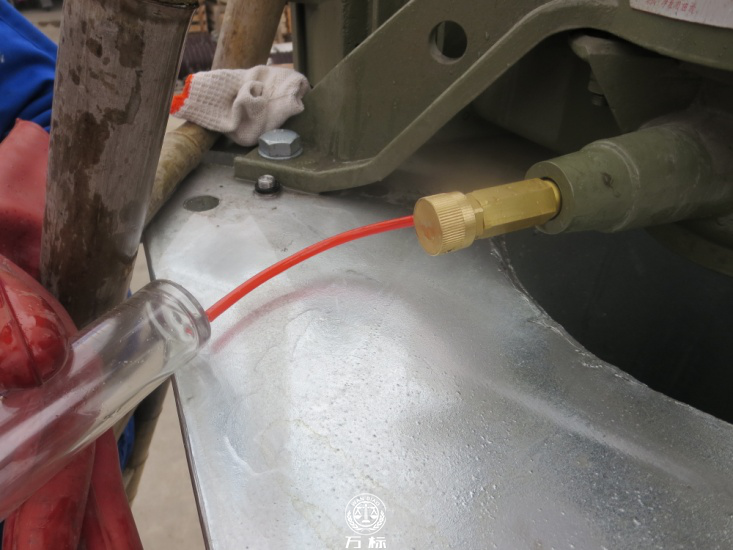

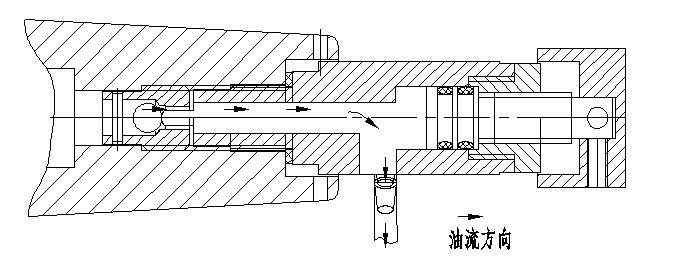

圖3 取油樣示意圖
1、將取油工裝的螺帽逆時針旋轉至極限。
2、用S=6內六角扳手將圖1所示油塞取下,嚴禁拆除閥芯。
3、如圖3 所示,將取油工裝安至裝放油閥上并緊固好。
4、將取油工裝上的螺帽順時針旋轉,直到變壓器油順利從油管中流出??梢酝ㄟ^螺帽向里旋進的大小來控制油流速度。
5、取油結束后,將取油工裝上的螺帽逆時針旋至極限,變壓器油不再流出后將取油工裝拆下,再將油塞緊固,將放油閥處的油跡擦拭干凈后,檢查油塞處無漏油。
三、注意事項
1、安裝取油工裝時旋進不宜過快且用力不宜過大,遇到裝配困難時嚴禁野蠻操作,需要退出取油工裝并檢查螺紋是否有損傷,以免損壞放油閥處的螺紋,造成密封不嚴而漏油。
2、由于該產品為少油產品,不建議現場取油。如確有必要進行取油時,應按相關規程進行取油,取油后查看產品油位,如果油位低于MIN指示位置時應及時補油,所補的絕緣油必須與設備里的油同型號、同品質。
四、現場取樣步驟

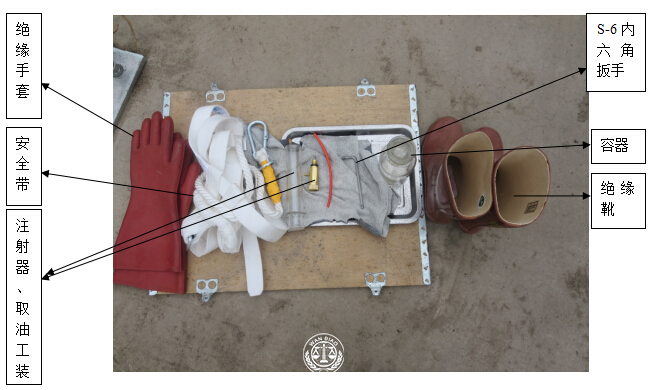

1、需準備的工裝、器具
2、檢查并確保取油工裝完好后,將取油工裝的螺帽向外退至極限。
3、檢查接地線是否安全可靠,確保接地線接地安全可靠。
4、將兩個高度適宜的絕緣梯子斜著靠在電流互感器的支架上,確保梯子穩定、牢靠。
5、從現場找一人協助取油樣,主要是拿著取油容器。
6、兩人沿著絕緣梯子爬到合適的高度,一人負責裝卸放油閥上的油塞和取油工裝,一人負責拿著取油容器并接著放出的變壓器油。
7、如產品帶電運行,取油時身體的任何部位不能高于互感器的底座高度。

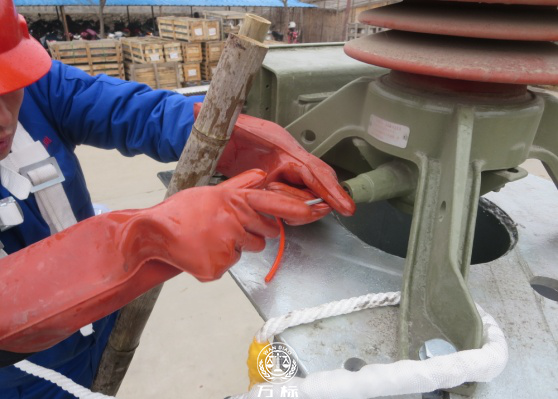

8、負責裝卸油塞和取油工裝的人,一手拿著扳手、一手抓好接地線。與接地線接觸時可能會存在靜電手麻的現象,要一次性抓好接地線,如果有絕緣手套的話一定戴上絕緣手套。
9、抓好接地線后,先用棉紗將放油閥處的油污擦除干凈,然后按項3的方法取油。

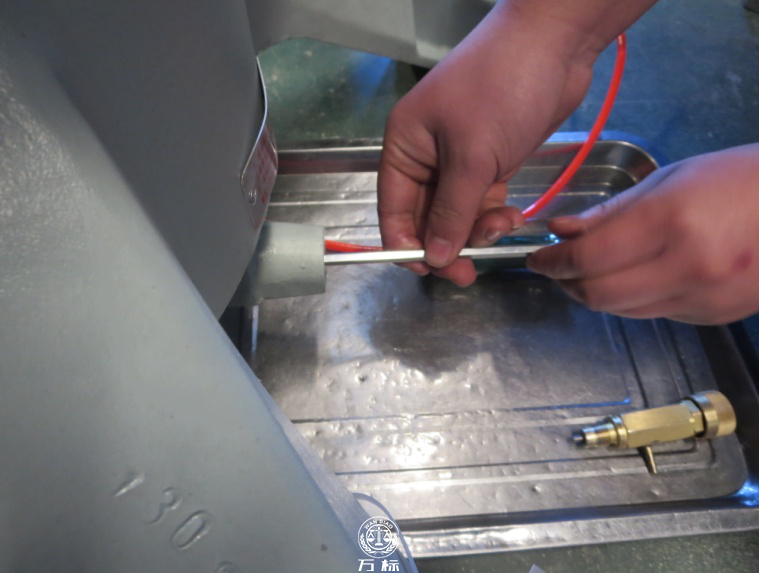

10、用S-6內六角扳手將油塞取下。
11、用開口扳手將帶膠墊的取油工裝裝至放油閥并緊固好。
12、將取油工裝上的螺帽向里旋進,直到變壓器油順利從油管中放出??梢酝ㄟ^螺帽向里旋進的大小來控制油流速度。
13、 取油結束后,將取油工裝上的螺帽向外旋出,變壓器油不再流出后用開口扳手將取油工裝拆卸下來,再用S-6內六角扳手將油塞緊固,用棉紗將放油閥處的油跡擦拭干凈后,檢查油塞處無漏油才可離開。
五、現場取樣注意事項
1、陰雨、潮濕及工藝要求不得進行取油操作的氣候環境下,不允許取油。
2、用開口扳手安裝取油工裝時,要慢慢旋進不易過快、且用力不易過大,遇到裝配困難時不要野蠻操作,需要退出取油工裝并檢查螺紋是否有損傷,以免損壞放油閥處的螺紋,造成密封不嚴而漏油。
3、用S-6內六角扳手拆卸、安裝油塞時,不易用力過大,速度過快,以免損壞放油閥處的螺紋,造成密封不嚴而漏油。
4、取油結束后,必須將油塞復位并緊固,以防因油塞忘記安裝而造成產品漏油。
5、每次取油量以滿足需要為原則,不易取油過多。
6、取油前后,密切關注膨脹器的油位標記,油位低于“MIN”時要及時補油。

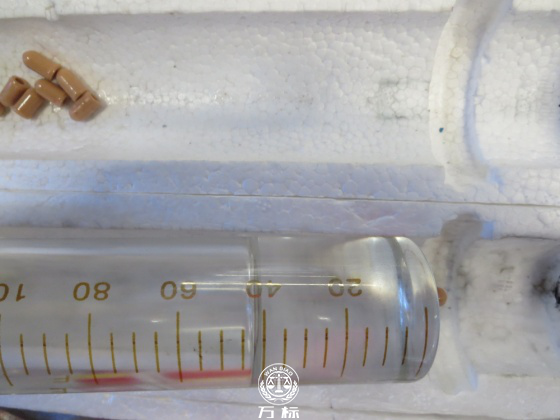

取油時注意要保持放油閥以及容器的清潔,取完油后根據產品的編號在裝油的容器上寫上相應的編號,并且密封好,保持容器的外部清潔。
